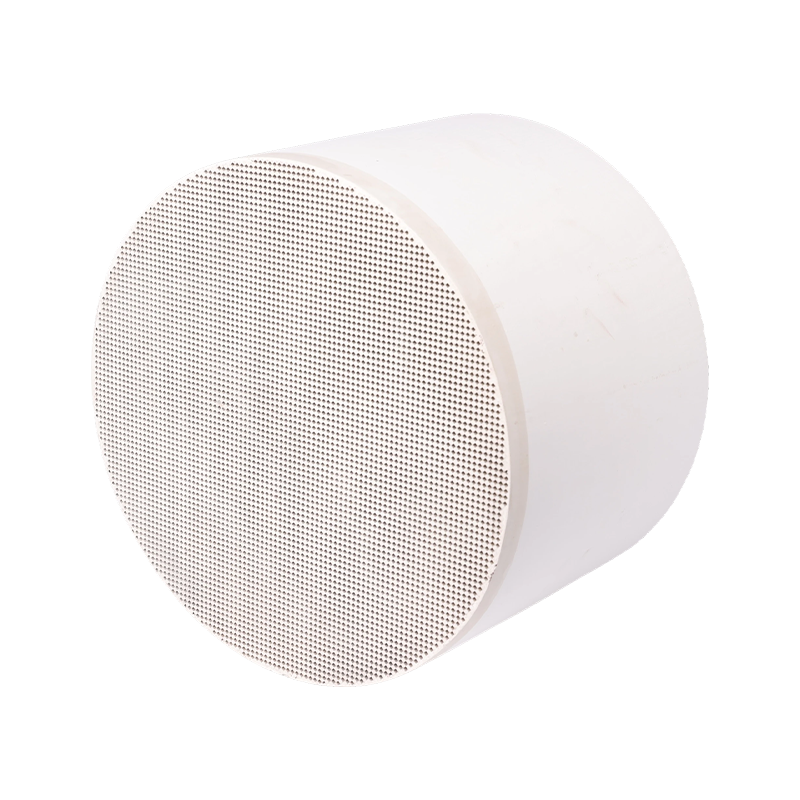

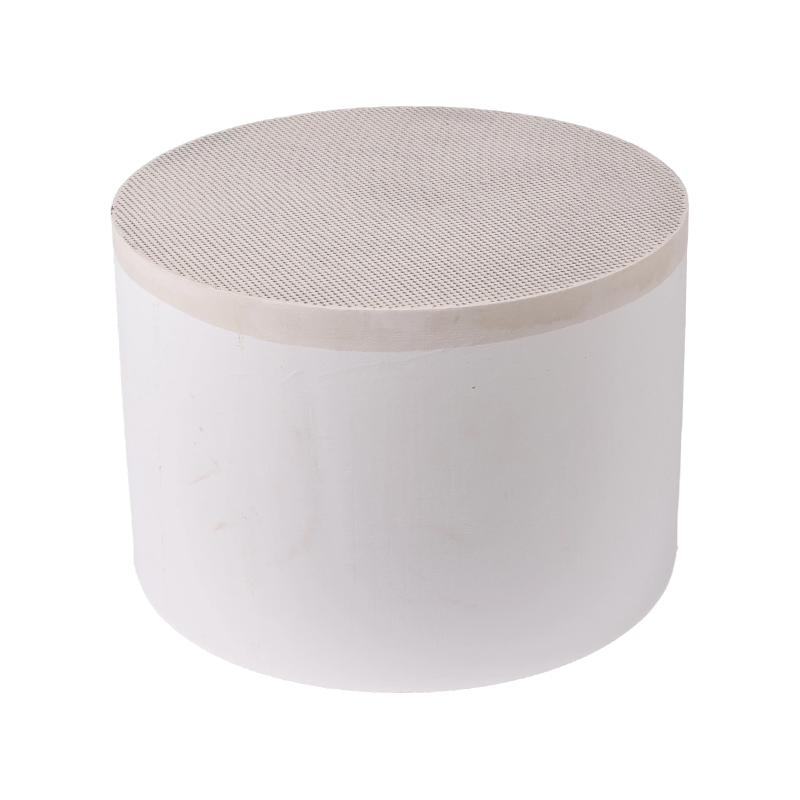

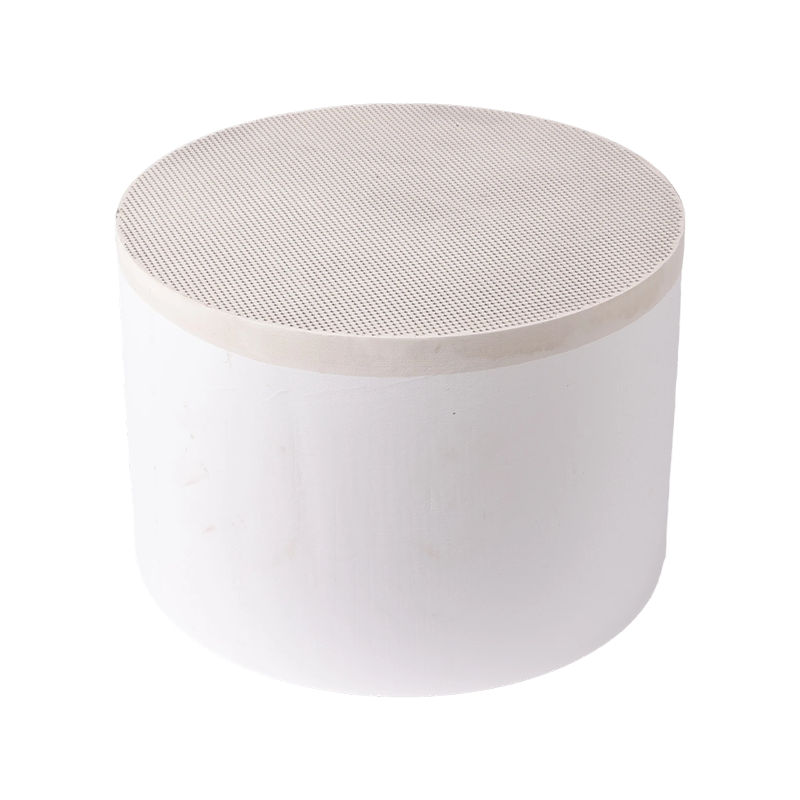

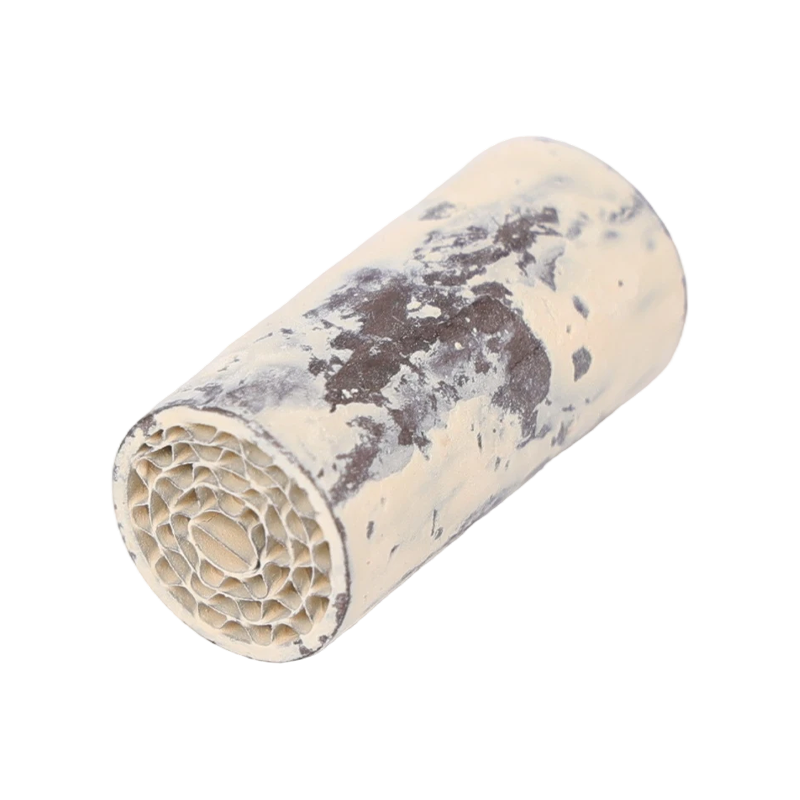

Voštinový substrát DPF katalyzátor

Pracovní princip DPF: Filtrace a regenerace
Pochopení DPF vyžaduje pochopení jeho dvou základních procesů:
1. Proces filtrace

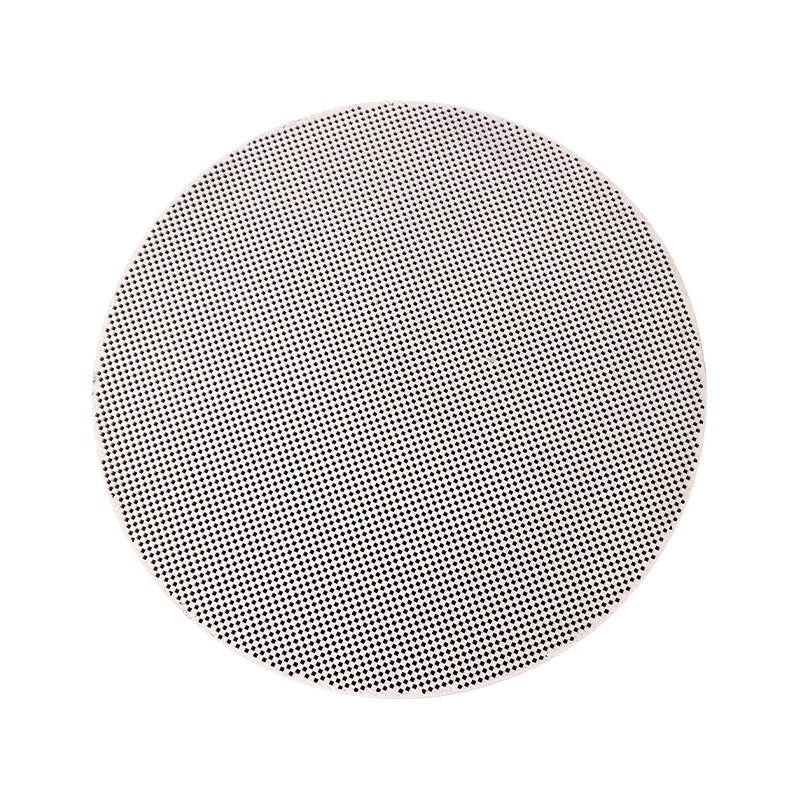

Substrát DPF je typicky voštinová struktura vyrobená z porézních stěn z karbidu křemíku nebo kordieritu, se střídajícími se kanály blokovanými na vstupním a výstupním konci.
Výfukové plyny jsou nuceny procházet porézními stěnami mezi kanály.
Částice se zachycují na stěnách, protože jejich velikost je větší než průměr pórů stěny.
Tento proces je vysoce účinný s účinností filtrace sazí přes 95 %.
2. Proces regenerace
To je podstata technologie DPF. Pokud se saze pouze shromažďují, ale neodstraňují, částice se budou neustále hromadit, což způsobí prudké zvýšení protitlaku výfukových plynů, což nakonec povede k poruše motoru. Proto musí být shromážděné částice pravidelně spalovány, což je proces známý jako regenerace.
Základní výzva: Teplota vznícení čistých sazí je velmi vysoká (kolem 550–600 °C), zatímco běžné teploty výfukových plynů nafty, zejména při jízdě ve městě, se pohybují pouze v rozmezí 150–300 °C a nedokážou saze přirozeně spálit.
Úloha katalyzátoru: Primárním účelem katalyzátoru DPF je výrazně snížit oxidační teplotu sazí prostřednictvím chemických reakcí, což umožňuje jejich spálení v normálním rozsahu teplot výfukových plynů během provozu motoru.

Typy a složení katalyzátorů DPF
DPF katalyzátory nejsou nezávislé jednotky, ale jsou integrovány se substrátem DPF ve formě povlaku. Existují tři hlavní způsoby implementace:
1. DPF s katalyzátorem
Jedná se o nejběžnější typ, kde se povlak katalyzátoru nanáší přímo na porézní stěny substrátu DPF.
Substrát: Porézní karbid křemíku nebo cordierit DPF.
Povlak: Podobně jako u DOC se jako základní povlak používá γ-oxid hlinitý s velkým povrchem.
Aktivní komponenty:
Vzácné kovy, jako je platina a palladium: tyto byly hlavní volbou v raných a mnoha současných systémech.
Mechanismus účinku:
Oxidace NO na NO₂: Katalyzátor oxiduje NO ve výfukových plynech na NO₂. NO₂ je silné oxidační činidlo, které reaguje se sazemi při relativně nízkých teplotách (~250–300°C): C 2NO₂ → CO₂ 2NO. Tato reakce je klíčová pro dosažení pasivní regenerace.
Přímá oxidace: Při vyšších teplotách katalyzátor také podporuje přímou reakci mezi kyslíkem a sazemi.
2. Katalyzátor typu aditiva do paliva
Při této metodě se katalyzátor nenanáší na DPF, ale přidává se přímo do paliva ve formě aditiva na bázi kovu.
Aditivum: Typicky organokovové sloučeniny ceru nebo železa.
Princip: Po spálení se kovové částice z aditiva dostávají s výfukovými plyny do DPF a rovnoměrně se usazují do nashromážděné vrstvy sazí. Během regenerace tyto kovové částice působí jako katalyzátory, které výrazně snižují teplotu oxidace sazí (až na ~450 °C).
Výhody: Katalyzátor se rovnoměrně mísí se sazemi, zajišťuje dostatečný kontakt a vysokou účinnost regenerace.
Nevýhody: Vyžaduje dodatečné skladování aditiv a vstřikovací systémy, zvyšuje náklady a zbytky oxidu kovu se hromadí v DPF, což vyžaduje pravidelné čištění.
3. Katalytický DPF
Toto je koncept, který lze snadno zaměnit, ale je důležitý. Vztahuje se k integraci funkčnosti DOC a funkčnosti DPF do jediné složky, tj. použití vysokodávkového oxidačního katalyzátoru (jako je platina nebo palladium) na vstupu do DPF.
Funkce: Dokáže oxidovat CO a HC jako DOC a generovat NO₂ pro pasivní regeneraci a zároveň zachycovat částice jako DPF.
Použití: Běžně se používá v kompaktních systémech následné úpravy, kde je omezený prostor.

Strategie regenerace DPF
Přítomnost katalyzátoru DPF umožňuje následující strategie regenerace:
1. Pasivní regenerace
Proces: Během normálního provozu vozidla, když teplota výfukových plynů dosáhne určité úrovně (např. při jízdě po dálnici), katalyzátor DPF nepřetržitě generuje NO₂, který trvale oxiduje nahromaděné saze.
Charakteristika: Tento proces je pro řidiče nepostřehnutelný a je nejžádanější metodou regenerace. Vyžaduje však dostatečnou teplotu výfukových plynů a koordinaci s předřazeným DOC pro dodávku NO₂.
2. Aktivní regenerace
Proces: Když palubní počítač vozidla zjistí prostřednictvím snímače rozdílu tlaku, že DPF je dostatečně zanesený a pasivní regenerace není možná, systém aktivně zasáhne.
Metody zásahu: Odložením vstřiku paliva nebo provedením následného vstřiku se nespálené palivo dostane do DOC, podstoupí oxidaci a produkuje výfukové plyny o vysoké teplotě nad 600 °C, které jsou následně směrovány do DPF, což umožňuje sazím rychle oxidovat kyslíkem při vysokých teplotách.
Role katalyzátoru: V tomto režimu mohou být saze spáleny i bez katalyzátoru při vysokých teplotách. Přítomnost katalyzátoru však snižuje požadovanou teplotu regenerace, zkracuje dobu regenerace a snižuje spotřebu paliva.
3. Regenerace služby
Proces: Pokud je vozidlo trvale provozováno na krátké vzdálenosti nebo v podmínkách nízké rychlosti, které brání dokončení aktivní regenerace, musí servisní personál použít specializované zařízení k provedení nucené regenerace.

Klíčové výzvy a úvahy
1. Akumulace popela: Aditiva z motorového oleje (jako vápník, zinek, fosfor, síra atd.) produkují při spalování nehořlavý popel. Popel trvale ucpává kanály DPF a způsobuje postupné zvyšování protitlaku. Toto je konečný limitující faktor pro životnost DPF a vyžaduje pravidelnou demontáž, čištění nebo výměnu (obvykle po několika stovkách tisíc kilometrů).
2. Otrava katalyzátorem: Látky jako síra a fosfor mohou otrávit povlak katalyzátoru na DPF a snížit jeho katalytickou aktivitu.
3. Thermal Management: Řízení teploty během aktivní regenerace je kritické. Nadměrné teploty mohou způsobit roztavení nebo prasknutí substrátu DPF v důsledku tepelného namáhání.
4. Kvalita paliva: Palivo s vysokým obsahem síry může vážně snížit výkon katalyzátoru a vytvářet zvýšený síranový popel.
