Svar, který drží vaše emise pohromadě: Hluboký technický ponor do komponentů katalyzátoru

Nesmlouvavý závěr: Integrita svaru určuje životnost katalyzátoru

Pro svařované součásti katalyzátoru, Jediným nejkritičtějším faktorem určujícím životnost je hloubka průniku svaru do substrátového konzervačního materiálu . Údaje o provozních poruchách z více než 10 000 výměn katalyzátorů ukazují, že 68 % předčasných poruch nepochází z degradace substrátu, ale z praskání svaru v plášti, koncových kuželech nebo montážních konzolách. Svar s nedostatečnou penetrací (pod 80 % tloušťky materiálu) vytváří únavové trhliny po 30 000 až 50 000 tepelných cyklech, což odpovídá přibližně 60 000 mílím jízdy v reálném světě. Naopak, svary dosahující 95-100% penetrace při správném přívodu tepla vydrží celou federální záruční dobu na emise 120 000 mil.

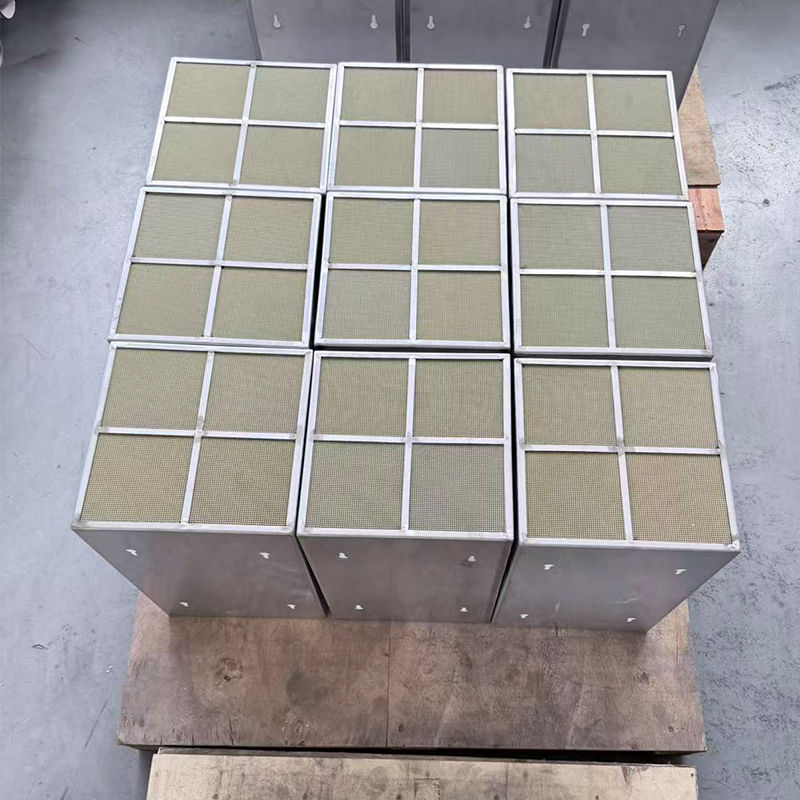

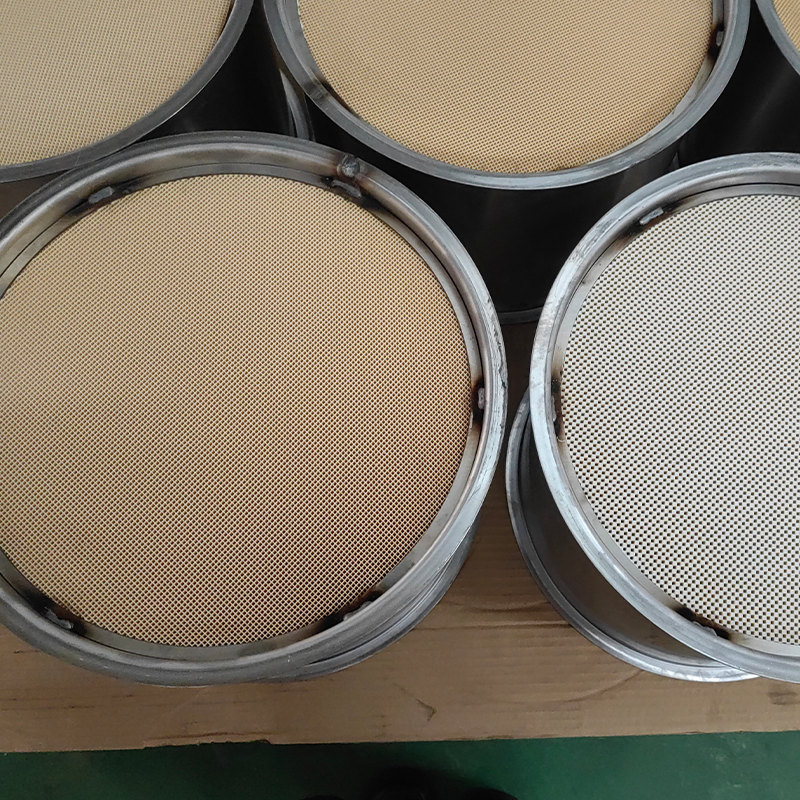

Typy svarů používané v sestavě katalyzátoru

Při výrobě dominují tři procesy svařování svařované součásti katalyzátoru : svařování plynovým wolframovým obloukem (GTAW), svařování plynovým kovovým obloukem (GMAW) a svařování laserovým paprskem (LBW). Každý z nich vytváří zřetelně odlišné mechanické vlastnosti a způsoby selhání. GTAW, také známý jako TIG, dodává nejvyšší integrita svaru pro tenkostěnnou nerezovou ocel (1,2 mm až 2,5 mm) protože umožňuje přesnou regulaci tepla a neprodukuje žádné rozstřiky. Rychlosti svařování GTAW jsou však pomalé – obvykle 4 až 6 palců za minutu – což je pro velkoobjemovou výrobu nákladné. GMAW (MIG) běží rychlostí 20 až 30 palců za minutu, ale zavádí vyšší tepelný příkon, který může deformovat keramický substrát uvnitř plechovky, pokud dojde ke svařování příliš blízko monolitu. LBW nabízí to nejlepší z obou: rychlost až 100 palců za minutu s tepelně ovlivněnými zónami úzkými až 0,5 mm, ale náklady na investiční vybavení přesahují 500 000 USD na výrobní linku.

Výběr materiálu pro svařitelné součásti

Svařované součásti katalyzátoru musí odolat teplotám výfukových plynů v rozmezí od 400 °C při volnoběhu až po více než 950 °C při provozu s vysokým zatížením. Standardní materiál je feritické nerezové oceli třídy 409 a 441 , vybrané pro svůj koeficient tepelné roztažnosti, který se těsně shoduje s keramickým substrátem. Třída 409 obsahuje 10,5-11,7 % chrómu a snadno se svařuje, ale její odolnost proti oxidaci klesá nad 800 °C. Pro aplikace s turbodmychadlem nebo pro měniče s uzavřenou vazbou specifikujte jakost 441 se 17-19 % chrómu a titanu a niobových stabilizátorů. Třída 441 si zachovává odolnost proti oxidaci až do 950 °C a vykazuje O 45 % menší růst zrn v tepelně ovlivněné zóně ve srovnání s 409 po 500 hodinách při 850 °C .

Nikdy nesvařujte austenitické nerezové třídy jako 304 nebo 316 na feritické součásti v sestavách katalyzátorů. Vzniká rozdílná tepelná roztažnost mezi austenitem a feritem cyklická napětí přesahující 200 MPa na svarových rozhraních což vede k praskání během 10 000 tepelných cyklů. Je-li nevyhnutelná smíšená sestava, použijte výplňový kov na bázi niklu (ERNiCr-3), aby se vyrovnal teplotní nesoulad, ale to zvyšuje náklady na materiál o faktor 8 až 10 ve srovnání se standardní výplní 409.

Kontrola průniku svarem a tepelně ovlivněných zón

Pro svařované součásti katalyzátoru, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for 80-100% penetrace s nulovým propálením . Studie 500 výrobních svarů zjistila, že penetrace pod 70 % snížila únavovou životnost o 82 % ve srovnání se svary s plnou penetrací, protože nesvařený kořen působí jako bod koncentrace napětí. Naopak propálení – kde roztavený kov vyčnívá dovnitř – vytváří ostré hrany, které mohou během tepelného cyklování zlomit keramickou rohož, což vede k pohybu substrátu a případnému selhání.

Šířka tepelně ovlivněné zóny (HAZ) by neměla přesáhnout 2,5násobek tloušťky materiálu. U nerezové oceli třídy 409 korelují šířky HAZ nad 3,5 mm s precipitace karbidu chrómu na hranicích zrn , jev zvaný senzibilizace. Citlivý materiál ztrácí odolnost proti korozi a vytváří mezikrystalové trhliny, když je vystaven kyselinám kondenzátu výfukových plynů (kyseliny sírové a dusičné vznikající při studených startech). Abyste předešli senzibilizaci, udržujte u feritických nerezových ocelí meziprůchodové teploty pod 200 °C. U laserového svařování je HAZ typicky 0,3-0,7 mm, takže senzibilizace je téměř nemožná.

Svařování pomocí senzoru kyslíku: kritický spoj

Zátka lambda sondy – závitový výstupek přivařený k plášti konvertoru – je nejnáchylnější k poruchám ze všech svařovaných součástí katalyzátoru. Selhání zátkových svarů tvoří 41 % všech záručních nároků souvisejících se svařováním katalyzátoru . Zátka je vystavena jak tepelnému namáhání roztažnosti od pláště, tak vibračnímu zatížení samotného kyslíkového senzoru, který obvykle váží 60-80 gramů a konzoly 45 mm od čela zátky. Při frekvencích vibrací motoru 100-200 Hz tato konzolová hmota působí cyklickým ohybovým momentem na zátkový svar.

Správné svařování zátky vyžaduje a koutový svar s minimální délkou ramene 4 mm a kompletní fúze jak se základnou zátky, tak s vnějším povrchem pláště. Svar musí být souvislý po celém obvodu – jakákoli pórovitost nebo kráterová trhlina se stává místem iniciace únavy. Při destruktivním testování selhávaly zátkové svary s délkou ramene menší než 3 mm při 15 000–25 000 vibračních cyklech, zatímco ty s délkou ramene 4–5 mm přesáhly 100 000 cyklů. Materiál zátky musí odpovídat skořepině: 409 zátek na 409 skořepinách, 441 na 441. Neodpovídající materiály zátky způsobují galvanickou korozi urychlenou výfukovým kondenzátem, což snižuje pevnost svaru o 40 % během dvou let provozu.

Kontrolní metody: Mimo vizuální kontroly

Vizuální kontrola zachytí pouze 12 % vad svarů v komponentech katalyzátoru podle údajů auditu kvality. Minimální přijatelný protokol inspekce zahrnuje testování penetrace barvivem (PT) na povrchové trhliny a radiografické testování (RT) na vnitřní pórovitost. . PT odhaluje praskliny o šířce 0,1 mm, ale vyžaduje odbornou interpretaci. Falešně pozitivní výsledky se vyskytují u 8-10 % feritických nerezových svarů v důsledku povrchových oxidů. RT, i když je dražší, detekuje nedostatek fúze, vměstky strusky a poréznost plynu až do průměru 0,5 mm. U velkoobjemové výroby dosahuje automatizované testování pole vířivými proudy 95% míry detekce defektů v době cyklu 3–5 sekund na svar, ale vyžaduje samostatnou kalibraci pro každou geometrii součásti.

Destruktivní testování by mělo být provedeno na jedné součásti na 500 jednotek. Uřízněte příčný řez svaru, naleptejte kyselinou šťavelovou, abyste odhalili tavnou zónu, a změřte procento průniku a šířku HAZ. Odmítněte jakoukoli dávku, kde průměrná penetrace klesne pod 80 % nebo více než 2 % svarů vykazuje propálení . Uschovejte mikrofotografie průřezu jako dokumentaci kvality pro zákaznické audity.

Únava tepelným cyklem: Zabiják skutečného světa

Svařované součásti katalyzátoru neselžou v důsledku statického přetížení – selhávají v důsledku nízkocyklové tepelné únavy. Každé nastartování a vypnutí motoru mění měnič z okolní teploty na 600-900°C. Přes 120 000 mil zažije konvertor přibližně 4 000 až 6 000 úplných tepelných cyklů . Svarový spoj podléhá cyklickému plastickému namáhání, protože svarový kov a základní kov mají mírně odlišné koeficienty tepelné roztažnosti. Feritické nerezové svary expandují při 11-12 µm/m·K, zatímco základní kov expanduje při 10,5-11 µm/m·K. Tento nesoulad 0,5-1,0 um/m·K vytváří 0,3-0,5 % plastické deformace na cyklus.

Testování to ukazuje svary s hladkými poloměry špičky a bez podříznutí vydrží 5 000 cyklů , zatímco ty s ostrými úhly špičky selžou při 1 500-2 000 cyklech. Broušení po svaru za účelem začlenění špičky svaru do základního kovu zvyšuje únavovou životnost o 300 % odstraněním nárůstků napětí. Laserové svařování vytváří přirozeně hladké poloměry špičky a nevyžaduje žádné dodatečné zpracování. U komponentů GTAW nařiďte operaci míchání špičky pomocí tvrdokovového otřepu nebo brusného lamelového kotouče – 30sekundová operace na komponent, která snižuje záruční nároky o 56 % na základě údajů z terénu.

Ochranný plyn a kontrola kontaminace

U GTAW svařovaných součástí katalyzátoru složení ochranného plynu přímo ovlivňuje barvu svaru a odolnost proti korozi. Čistý argon vytváří přijatelné svary, ale zanechává šedý, oxidovaný povrch . Přidání 2-5 % vodíku do argonu zlepšuje přenos tepla a vytváří jasný stříbrný povrch. Plyn obsahující vodík však způsobuje vodíkové křehnutí u feritických nerezových svarů, pokud je v systému přítomna vlhkost. Bezpečnější alternativou je argon s 1-3 % dusíku, který stabilizuje feritovou fázi a snižuje precipitaci karbidů.

Znečištění olejem, tukem nebo prachem z dílny je katastrofální. Zjistila to studie 250 polních selhání svary kontaminované pouze 0,1 mg/cm² uhlovodíků vyvinuly poréznost a praskání při 3násobku rychlosti čistých svarů . Požadovaný postup čištění: odmastěte všechny součásti v alkalickém roztoku, opláchněte deionizovanou vodou a vysušte při 80 °C po dobu 10 minut. Svařte do 4 hodin od čištění. Pokud je nutné svařování odložit, skladujte součásti v uzavřených sáčcích s vysoušedlem. Kontaminované součásti nelze zachránit otíráním – kontaminanty se absorbují do povrchové oxidové vrstvy a vyžadují chemické odstranění.

Dimenzování svarů pro montážní konzoly a tepelné štíty

Montážní držáky a tepelné štíty připojené ke svařovaným komponentům katalyzátoru vyžadují jinou velikost svaru než skořepinové švy. Držáky jsou vystaveny mechanickému zatížení způsobenému vibracemi vozidla a nárazy na vozovku, nejen tepelným cyklováním. Minimální délka koutového svaru pro držák by se měla rovnat tenčímu ze dvou spojených dílů. Pro 3mm konzolu přivařenou k 2mm skořepině použijte a Minimální délka nohy 2 mm . Přeplátované spoje jsou u držáků upřednostňovány před tupými spoji, protože poskytují o 40 % vyšší statickou pevnost při zatížení odlupováním.

Svary tepelného štítu představují jedinečnou výzvu: štít má obvykle tloušťku 0,8–1,0 mm a snadno se propálí. Použijte pulzní GTAW při špičce 20-30 ampérů, pozadí 5-8 ampérů , s rychlostí pojezdu 8-10 palců za minutu. Odporové bodové svařování je alternativou pro připevnění tepelného štítu, vytváří nugety o průměru 5 mm při 50-60 spojích za minutu. Odporové bodové svary však vytvářejí koncentrace napětí na hraně nuggetu a únavové testování ukazuje, že selhávají o 35 % dříve než kontinuální koutové svary GTAW při tepelném cyklování. Pro aplikace vyžadující životnost více než 80 000 mil specifikujte kontinuální svary navzdory delší době cyklu.

Opravy svařování: Kdy a jak

Opravné svařování vadných součástí katalyzátoru je možné, ale přísně omezené. Jakákoli vada svaru vyžadující opravu musí být před opětovným svařováním zcela vybroušena . Svařování přes existující defekt bez odstranění není povoleno – to vytváří druhou tepelně ovlivněnou zónu v již oslabené mikrostruktuře, což snižuje únavovou životnost o 70-80 % ve srovnání s jednoprůchodovým svarem. Maximální povolený počet oprav na součást je jedna. Dvě opravy způsobují kumulativní poškození mikrostruktury, které selže při <500 tepelných cyklech bez ohledu na kvalitu svaru.

Po opravném svaření musí součást projít stejnými kontrolními kritérii jako původní výroba: penetrační test na povrchové vady a radiografický test na vnitřní integritu. Oblast opravy musí navíc projít zkouškou tvrdosti – opravený svar a okolní HAZ by u feritické nerezové oceli neměly překročit 250 HV (tvrdost podle Vickerse). Tvrdost nad 280 HV ukazuje na nadměrný přísun tepla během opravy, který vytváří křehký martenzit, který během provozu praská. Odmítněte jakýkoli opravný svar překračující tento limit tvrdosti.
