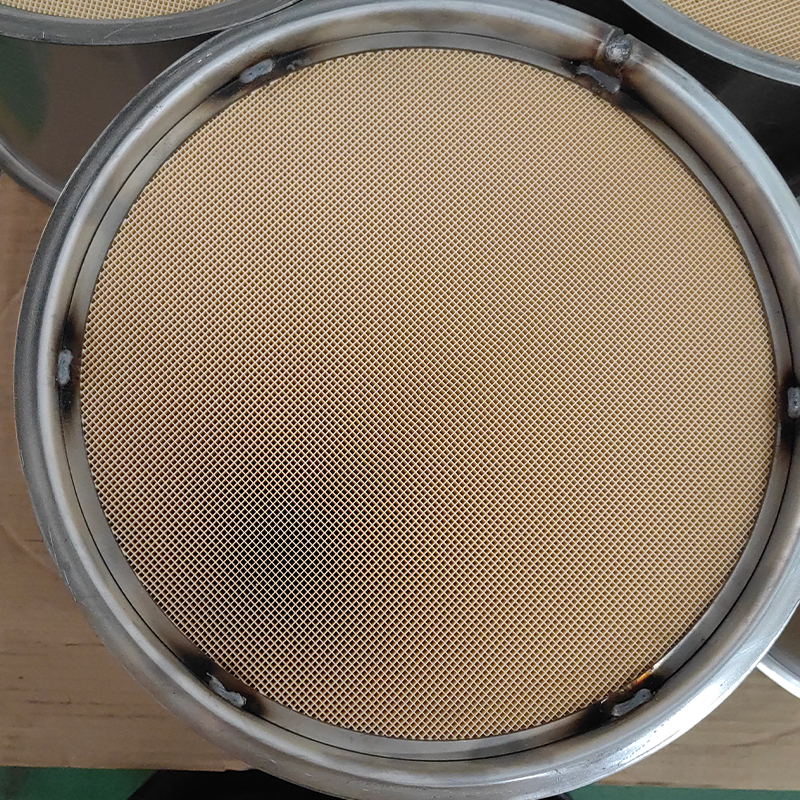

Svařovaný kus s třícestným katalyzátorem (TWC).

Svařovaná sestava Three-Way Catalyst (TWC) je jednou ze základních součástí automobilového výfukového systému a jeho výrobní proces a kvalita přímo ovlivňují emisní výkon, bezpečnost a životnost vozidla.

1.Co je svařovaná sestava TWC?
TWC svařovaná sestava není jedinou součástí, ale integrovaným modulem složeným z více kovových částí spojených dohromady svařovacími procesy. Jeho hlavním účelem je poskytnout stabilní a efektivní prostředí pro uložení a instalaci katalyzátorů z drahých kovů (platina, palladium, rhodium).
Typická svařovaná sestava TWC se obvykle skládá z následujících prvků:
(1) Obal katalyzátoru: Typicky dvouvrstvá struktura, ve které vnitřní vrstva drží substrát katalyzátoru, zatímco vnější vrstva funguje jako tepelný štít, který poskytuje izolaci a ochranu.
(2) Katalyzátorový substrát: Obvykle voštinový keramický nebo kovový nosič potažený katalytickým materiálem.
(3) Rohož: Intumescentní podložka umístěná mezi substrát a plášť, která zajišťuje fixaci, tlumení a utěsnění, zabraňuje poškození substrátu a úniku výfukových plynů.
(4)Sací/výstupní potrubí: Potrubí, které spojuje sběrné výfukové potrubí motoru s tlumičem výfuku.
(5)Nástavce kyslíkových senzorů: Základny používané pro instalaci před a za senzory kyslíku.
(6)Závěsy/držáky: Komponenty používané k upevnění celé sestavy katalyzátoru k podvozku vozidla.
Tyto komponenty jsou svařeny dohromady a tvoří kompletní TWC svařovanou sestavu.

2.Hlavní svařovací procesy
Vzhledem ke specifickým materiálům používaným v sestavách TWC (většinou nerezové oceli) a jejich přísným požadavkům patří mezi běžně používané procesy svařování:
(1) Svařování v ochranné atmosféře
Svařování MIG/MAG: Nejpoužívanější metoda svařování vyznačující se vysokou účinností a silnou přizpůsobivostí. Pulzní MIG se často používá k získání čistších svarů s nízkým rozstřikem. Je vhodný pro skořepinové podélné švy, obvodové švy a svařování držáků.
Svařování TIG: Poskytuje vysokou kvalitu svaru a dobrý vzhled, ale je méně účinné. Obvykle se používá pro tupé spoje tenkých plechů a nástavce kyslíkových senzorů, kde jsou požadavky na těsnění a vzhled vysoké.
(2) Laserové svařování
Výhody: Nízký přívod tepla, minimální deformace, vysoká rychlost svařování, vysoký poměr hloubek k šířce a vysoká schopnost automatizace.
Použití: Stále častěji se používá pro podélné švové svařování TWC pláště, sloužící jako alternativa k tradičním MIG procesům pro dosažení vyšší produktivity a kvality svaru.
(3) Plazmové svařování
Podobně jako laserové svařování se jedná o vysokoenergetickou metodu svařování a lze ji v určitých aplikacích použít jako alternativní řešení.
(4)Odporové bodové svařování
Používá se hlavně pro neutěsněné doplňky, jako jsou konzoly a věšáky.

3.Technické výzvy a základní požadavky
(1) Vzduchotěsnost: Nejzákladnější a nejkritičtější požadavek. Jakýkoli malý únik může mít za následek:
Nadměrné emise: Neupravené výfukové plyny unikající přímo do atmosféry.
Nesprávné signály lambda-sondy: Ovlivnění řízení poměru vzduch-palivo, což způsobuje zvýšenou spotřebu paliva a snížený výkon motoru.
Hluk: Produkuje znatelný „syčivý“ zvuk úniku.
(2) Řízení tepelné deformace: Teplo při svařování může způsobit deformaci tenkostěnných skořepin. Nadměrná deformace může ovlivnit usazení při instalaci nebo vést k nerovnoměrnému tlaku rohože a poškodit keramický substrát. Ke kontrole zkreslení jsou zapotřebí správné přípravky, sekvence svařování a parametry procesu.
(3) Odolnost vůči vysoké teplotě a korozi při svařování:
Provozní teploty TWC mohou dosáhnout až 1000 °C, což vyžaduje, aby svary odolávaly dlouhodobé tepelné únavě a oxidaci.
Výfukové plyny obsahují korozivní prvky, jako je síra a chlór, takže svary musí odpovídat korozivzdornosti základního kovu.
(4) Zabránění tepelnému šoku na substrát:
Keramické substráty jsou vysoce citlivé na náhlé změny teploty. Nadměrný nebo koncentrovaný přívod tepla během svařování může způsobit mikrotrhliny nebo rozbití. Je vyžadována přísná kontrola přívodu tepla a rychlosti chlazení.
(5) Kompatibilita materiálů:
Součásti TWC běžně používají speciální nerezové oceli (např. 409L, 439, 441). Přídavné materiály musí odpovídat vlastnostem základního kovu, aby byla zajištěna mechanická pevnost svaru a odolnost proti korozi.

4. Kontrola a inspekce jakosti
Aby byla zajištěna spolehlivost svařovaných sestav TWC, jsou během výroby prováděny přísné kontroly:
(1) In-line vizuální kontrola: Automatizované kamerové systémy kontrolují vzhled svaru na podříznutí, rozstřik, konkávnost a jiné vady.
(2) Testování vzduchotěsnosti:
Héliová hmotnostní spektrometrie: Poskytuje vysoce přesnou detekci netěsností a obvykle se používá pro laboratorní testování nebo odběr vzorků.
Metoda poklesu tlaku: Běžněji se používá na výrobních linkách natlakováním sestavy a sledováním změn tlaku za účelem zjištění netěsností.
(3) Rozměrová kontrola: Provádí se pomocí měřidel nebo CMM, aby se zajistilo, že klíčové instalační rozměry odpovídají konstrukčním specifikacím.
(4) Nedestruktivní testování:
Rentgenová kontrola: Používá se k detekci vnitřních defektů svaru, jako je pórovitost, vměstky strusky nebo neúplné provaření.
(5) Destruktivní testování:
Metalografická analýza: Řezání a zkoumání mikrostruktury svaru pro posouzení kvality svaru.
Mechanické testování: Hodnocení pevnosti svaru, houževnatosti a souvisejících mechanických vlastností.

5. Vývojové trendy
(1) Automatizace a inteligence: Rozsáhlé používání svařovacích robotů a automatizovaných linek zlepšuje efektivitu a konzistenci. Integrace strojového vidění a senzorů umožňuje monitorování v reálném čase a adaptivní řízení svařování.
(2) Lehký a kompaktní design: Použití tenčích vysoce výkonných nerezových ocelí a optimalizované konstrukční návrhy pro snížení hmotnosti a úsporu místa.
(3)Nové svařovací technologie: Rostoucí aplikace laserového svařování a laser-obloukového hybridního svařování pro vyšší účinnost a kvalitu.
(4)Modulární design: Integrace TWC s GPF, tlumiči a dalšími součástmi do jediné svařované jednotky, která tvoří složitější moduly pro dodatečné zpracování výfukových plynů.
