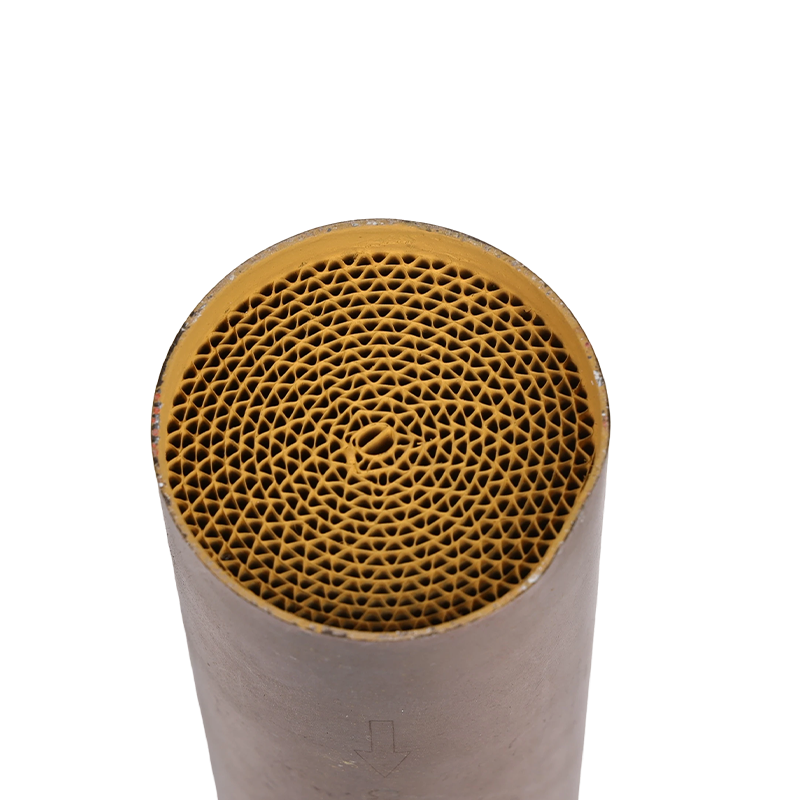

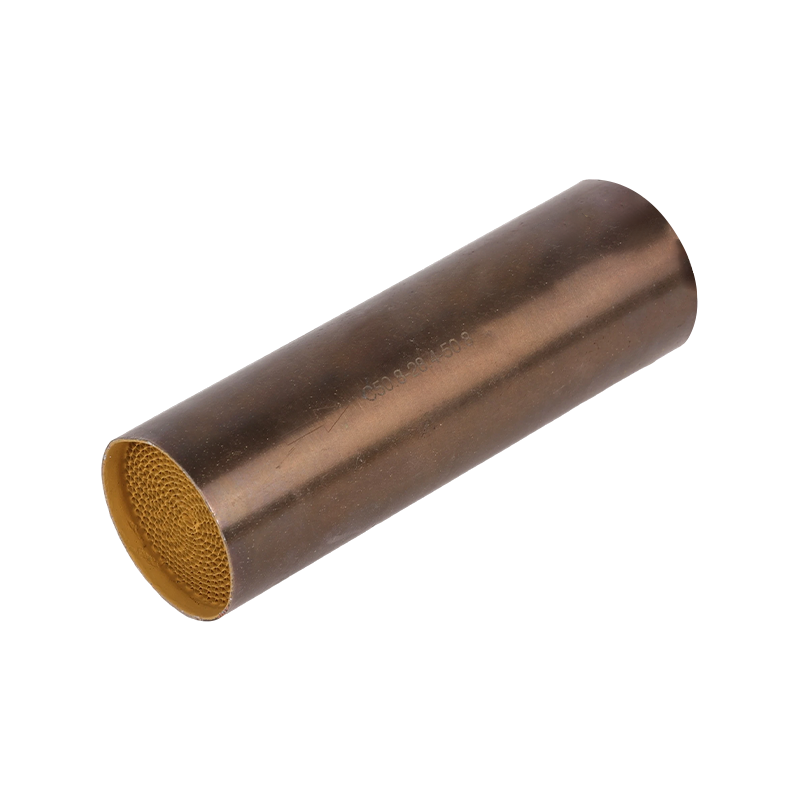

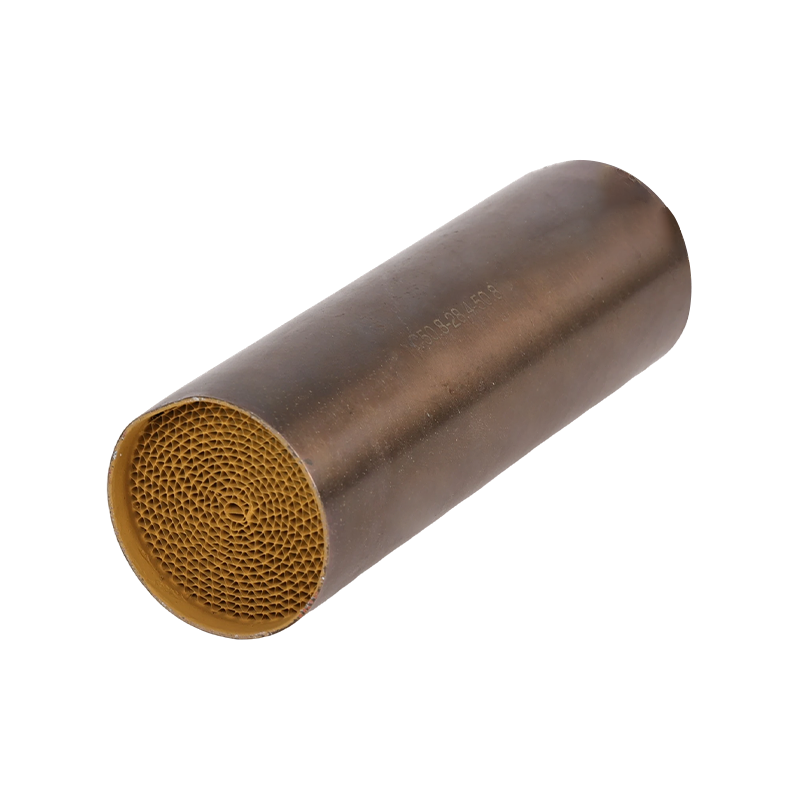

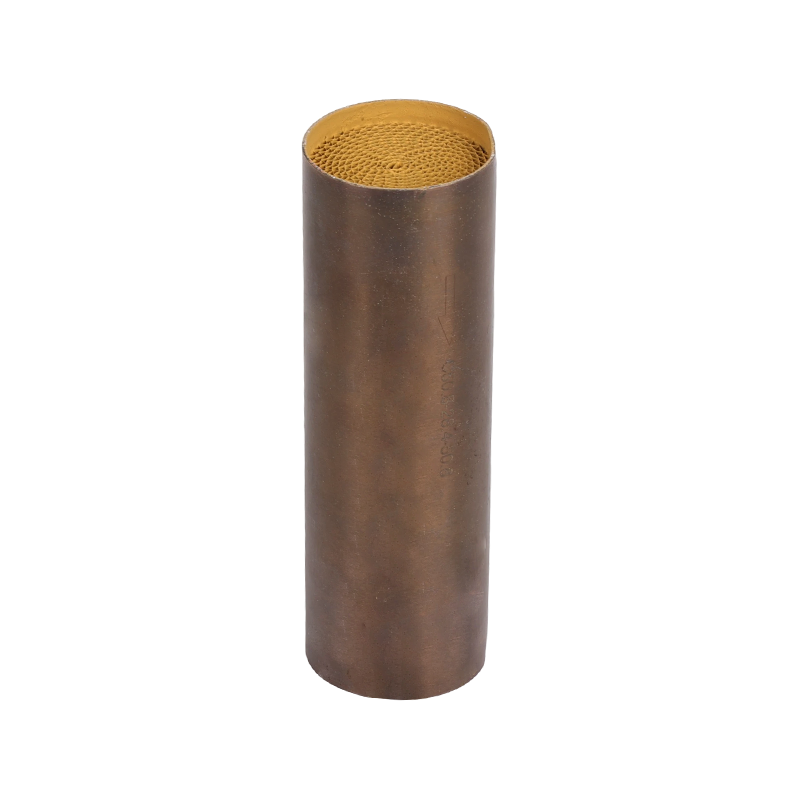

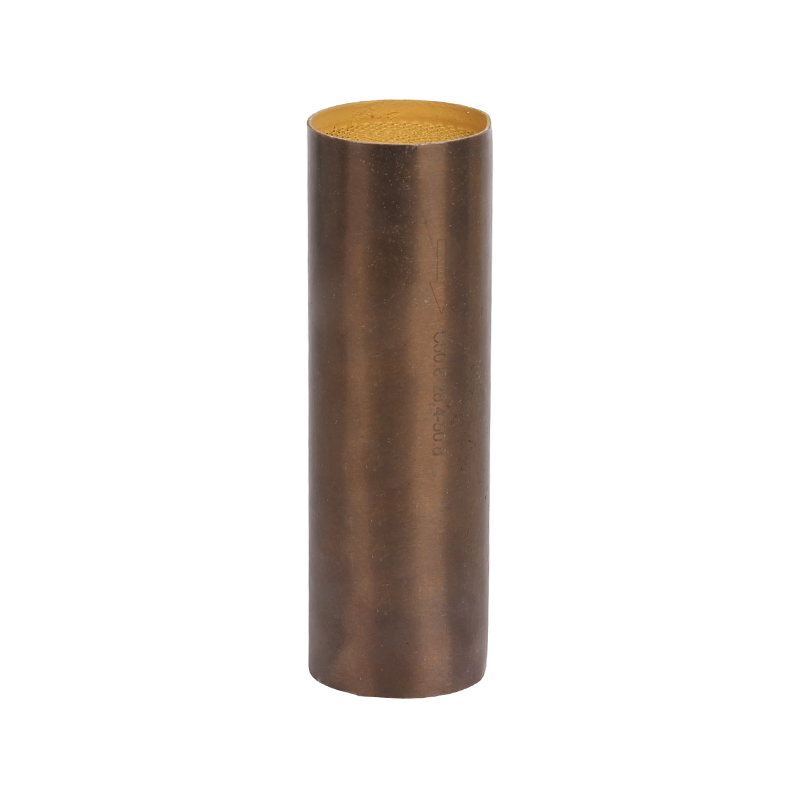

Malý kovový substrát

Základní struktura a výrobní proces
1. Materiál substrátu
Základní materiál: Obvykle se vyrábí z fólie ze slitiny Fe-Cr-Al (železo-chrom-hliník), speciální slitiny odolné vůči vysokým teplotám.
Klíčové vlastnosti:
Odolnost proti oxidaci při vysokých teplotách: Při zvýšených teplotách vytváří povrch slitiny hustý ochranný film z α-oxidu hlinitého (α-Al₂O₃), který zabraňuje další oxidaci a korozi substrátu.
Vynikající tepelná odolnost: Materiál snese dlouhodobé vystavení teplotám nad 1000°C.
Koeficient řízené tepelné roztažnosti: Přidáním stopových legujících prvků lze koeficient tepelné roztažnosti jemně vyladit, aby se zlepšila strukturální stabilita.
2. Výrobní proces
Zpracování fólie: Fólie ze slitiny Fe-Cr-Al je válcována na požadovanou tloušťku, typicky mezi 0,03 mm a 0,08 mm.

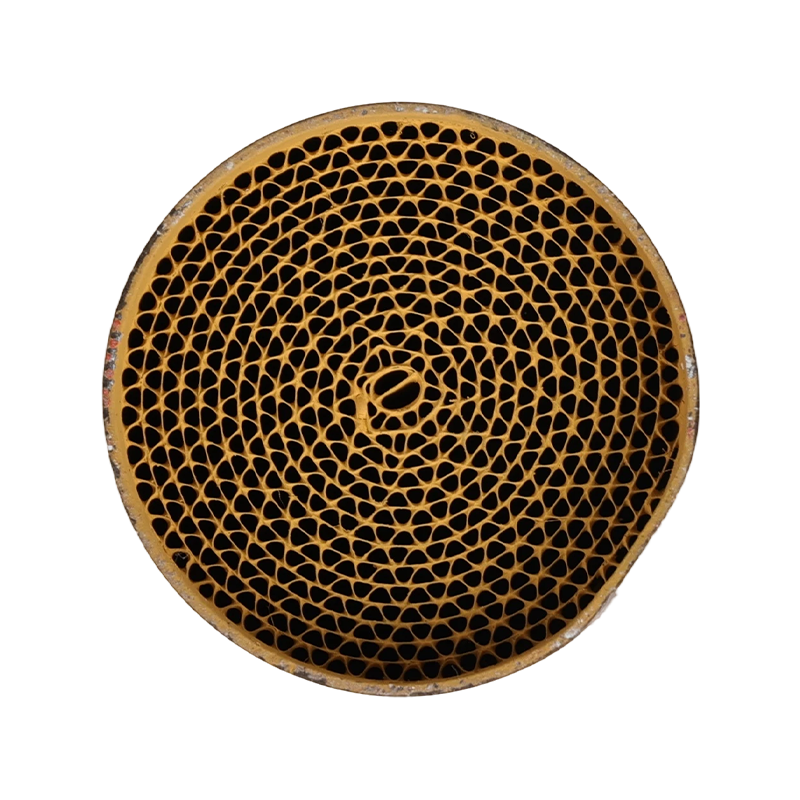

Tváření a svařování: Fólie se střídavě tvaruje do vlnité a ploché vrstvy, poté se navíjí do válcových nebo oválných struktur. Kontaktní body jsou spojeny vysokoteplotním pájením a tvoří robustní voštinový monolit s četnými paralelními kanály.
Aplikace nátěru: Protože je kovový povrch hladký a chemicky inertní, je přímá adheze nátěru obtížná. Povrch fólie proto prochází předúpravou – obvykle vysokoteplotní oxidací nebo pískováním – za účelem vytvoření mikroskopicky zdrsněného povrchu. Alternativně může být předem vytvořena aluminizovaná vrstva pro zvýšení adheze vrstvy washcoat.

Vynikající výhody kovových substrátů
Ve srovnání s tradičními kordieritovými keramickými substráty nabízejí kovové substráty následující pozoruhodné výhody:
1. Výjimečná mechanická pevnost a odolnost proti nárazu
Výhoda: Na rozdíl od keramiky kovové podklady nepraskají při vibracích, tepelném namáhání nebo fyzickém nárazu, což zajišťuje vysokou úroveň spolehlivosti.
Použití: Ideální pro drsná provozní prostředí, jako jsou motocykly, terénní vozidla a stavební stroje.
2. Extrémně tenká tloušťka stěny a nízká tepelná hmotnost
Tloušťka stěny: Kovové fólie mohou být tenké až 0,03 mm, zatímco keramické substráty mají obvykle tloušťku stěny 0,1–0,15 mm.
výhody:
Nízký zpětný tlak: Tenčí stěny zajišťují hladší proudění výfukových plynů a nižší odpor, což prospívá výkonu motoru.
Rychlé vypnutí: Díky nízké tepelné hmotnosti a rychlému zahřívání tenkých kovových stěn může katalyzátor dosáhnout teploty vypnutí během několika sekund po studeném startu. Tato funkce je zásadní pro snížení emisí během fáze studeného startu – nejkritičtějšího období pro kontrolu emisí.
3. Vynikající tepelná vodivost
Výhoda: Teplo se může rychle přenášet skrz substrát, což zajišťuje rovnoměrné rozložení teploty a zabraňuje místnímu přehřátí, které by mohlo vést ke slinování a deaktivaci katalyzátoru. Zvýšený přenos tepla přes substrát také podporuje regeneraci a urychluje katalytické reakce.
4. Vynikající odolnost proti tepelným šokům
Výhoda: Kovové substráty dokážou odolat náhlým teplotním výkyvům ve výfukovém systému – jako jsou rychlé přechody z vysokorychlostní jízdy na volnoběh nebo během aktivní regenerace DPF – bez poškození konstrukce.
5. Vysoká flexibilita designu
Výhoda: Kovové fólie lze navinout do různých tvarů (např. kónické nebo nekruhové průřezy), což umožňuje lepší využití nepravidelného výfukového prostoru a umožňuje kompaktnější návrhy systému.

Nevýhody a výzvy kovových substrátů
1. Vysoké náklady: Použití speciálních slitinových materiálů a složitých výrobních procesů – zejména pájení – činí kovové substráty výrazně dražšími než keramické substráty.
2. Výzvy týkající se přilnavosti povlaku: Zajištění pevné přilnavosti nátěru ke kovovému povrchu při zachování trvanlivosti při intenzivních tepelných cyklech a vibracích představuje hlavní technický problém během výroby.
3. Limity oxidace při vysokých teplotách: Přestože kovové substráty nabízejí vynikající tepelnou odolnost, dlouhodobé vystavení extrémně vysokým teplotám může způsobit degradaci ochranné oxidové vrstvy, což vede k oxidaci substrátu nebo práškování. Výsledkem je, že jejich maximální nepřetržitá provozní teplota obecně zůstává nižší než u špičkových keramických materiálů.

Scénáře základních aplikací
Vzhledem k výše uvedeným výhodám a omezením nejsou kovové substráty univerzálně použitelné, ale fungují výjimečně dobře ve specifických oblastech, kde lze plně využít jejich síly:
1. Motocyklové katalyzátory
Požadavek: Motocyklové motory generují intenzivní vibrace, mají omezený instalační prostor a jsou vysoce citlivé na hmotnost a protitlak výfukových plynů.
Shoda: Vysoká pevnost, nízká hmotnost, odolnost proti vibracím a flexibilní design kovových substrátů z nich činí ideální řešení pro tyto podmínky.
2. Close-Couped Catalysts
Požadavek: Pro dosažení optimálního emisního výkonu při studeném startu je katalyzátor instalován co nejblíže k výfukovému potrubí motoru. Tato oblast zažívá extrémně vysoké teploty a silné tepelné šoky.
Shoda: Schopnost rychlého zhasnutí světla a vynikající odolnost kovových substrátů proti tepelným šokům je činí ideálními pro aplikace v těsném spojení, často používané v kombinaci s hlavním keramickým katalyzátorem po proudu.
3. Vysoce výkonné a sportovní vozy
Požadavek: Tato vozidla vyžadují vysoký výkon (vyžadující nízký protitlak) a rychlou odezvu na plyn.
Shoda: Nízké protitlakové charakteristiky kovových substrátů pomáhají maximalizovat výkon motoru a odezvu.
4. Dieselové oxidační katalyzátory (DOC)
Požadavek: Dieselové motory mají při studeném startu relativně nízké teploty výfukových plynů; DOC se musí rychle rozsvítit, aby přeměnil HC a CO a zároveň generoval NO₂, aby se podpořila pasivní regenerace navazujícího DPF.
Shoda: Kovové DOC rychleji dosáhnou své provozní teploty, čímž se zvýší celková účinnost systému řízení emisí.
5. Katalyzátory s proměnnou geometrií a integrovanými tlumiči
Požadavek: Využitím své strukturální flexibility mohou kovové substráty integrovat katalytické a tlumicí funkce nebo být tvarovány tak, aby optimalizovaly proudění výfukových plynů.
